Hva er isolator?

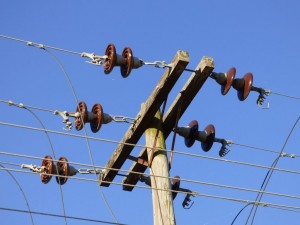

Isolatorerer spesielle isolasjonskontroller som kan spille en viktig rolle i overføringslinjer. I de første årene ble isolatorer stort sett brukt på verktøystolper, og gradvis utviklet seg til høye - Spenningstrådtilkoblingstårn der mange skive - formede isolatorer ble hengt i den ene enden. Den ble brukt til å øke krypavstanden, vanligvis laget av glass eller keramikk, og ble kalt en isolator. Isolatorer spiller to grunnleggende roller i overhead overføringslinjer, nemlig å støtte ledninger og forhindre at strømmen går tilbake til bakken. Disse to funksjonene må være garantert. Isolatorer skal ikke mislykkes på grunn av forskjellige elektromekaniske spenninger forårsaket av endringer i miljøet og elektriske belastningsforhold. Ellers vil isolatoren ikke spille en betydelig rolle, og det vil skade levetiden og driften av hele linjen.

Isolator: Det er et objekt som fikser og suspenderer ledningen på tårnet på en isolert måte. Vanlige brukte isolatorer for kraftoverføringslinjer er: skive - formede porselenisolatorer, skive - formede glassisolatorer,

Stangfjæringsammensatte isolatorer. (1) Porselensflaskeisolatorer: Innenlandske porselensisolatorer har en høy forringelseshastighet, trenger å oppdage nullverdier og ha en stor arbeidsmengde.

I tilfelle lynnedslag og forurensningsflashovers, er strengdråpulykker utsatt for å oppstå, og de er gradvis eliminert. (2) Glassisolator: Den har null selv - eksplosjon, men selv - eksplosjonshastigheten er veldig lav (vanligvis noen få ti tusendeler). Ingen inspeksjon er nødvendig for vedlikehold. I tilfelle av selv - eksplosjon av de herdet glassdelene, vil den gjenværende mekaniske styrken fortsatt nå mer enn 80% av bruddkraften, som fremdeles kan sikre sikker drift av linjen. Det vil ikke være noen serielle slippulykker i tilfelle lynnedslag og forurensningsflashovers. Det har blitt mye brukt i forurensningsområder i klasse I og klasse II. (3) Komposittisolator: Den har fordelene med god anti - Forurensningsflashover -ytelse, lett vekt, høy mekanisk styrke og mindre vedlikehold, og har blitt mye brukt i forurensningsområder på nivå III og over.

Porselensisolatorer: Isolatorer er ofte kjent som porselensflasker, som er isolatorer som brukes til å støtte ledninger. Isolatorer kan sikre tilstrekkelig isolasjon for ledere, kryssarmer og tårn. Den skal være i stand til å tåle belastningen i den vertikale retningen på ledningen og spenningen i horisontal retning under drift. Det tåler også solen, regn, klimaendring og kjemisk korrosjon. Derfor må isolatorer ha både gode elektriske egenskaper og tilstrekkelig mekanisk styrke. Kvaliteten på isolatoren er veldig viktig for sikker drift av linjen. Isolatorer kan deles inn i støtteisolatorer, suspensjonsisolatorer, anti - forurensningsisolatorer og bussing isolatorer i henhold til deres struktur. I henhold til formålet kan det generelt deles inn i tre kategorier: linjeisolatorer, substasjonsstøtteisolatorer og gjennomføringer. I henhold til isolatorens materiale. For øyeblikket er det porselen, glass og organiske komposittisolatorer. Isolatorene som brukes i luftlinjer er ofte brukte pinneisolatorer, sommerfuglisolatorer, suspensjonsisolatorer, porselens kors - armer, stangisolatorer og spenningsisolatorer. Det er to typer elektriske feil i isolatorer: flashover og sammenbrudd. Flashover forekommer på overflaten av isolatoren, og forbrenningsmerker kan sees, men vanligvis går isolasjonsytelsen ikke tapt; Nedbrytning skjer inne i isolatoren, og utslippet skjer gjennom den keramiske kroppen mellom jernhetten og jernfoten. Isolatorer kan bli fullstendig ødelagt av lysbue. For sammenbruddet bør det rettes om å sjekke utskrivningssporene og forbrenningene til jernføttene. For å forhindre at det er dannet skitt som flytende støv fra isolatorens overflate, dannes det en bane som er brutt ned av spenningen i begge ender av isolatoren, det vil si krype. Derfor økes overflateavstanden, det vil si krypningsavstanden, og avstanden som slippes ut langs isolasjonsoverflaten, det vil si lekkasjeavstanden, kalles krypavstanden.

Kryp avstand = overflateavstand/maksimal spenning på systemet. I henhold til graden av forurensning er krypningsavstanden vanligvis 31 mm/per kilovolt i sterkt forurensede områder. Spenningen kan bedømmes direkte i henhold til antall isolatorer, generelt 23 for 500 kV; 16 for 330kV; 220KV 9; 110KV 5; Dette er minimumstallet, og det vil være en eller to til. 500KV -overføringslinjen bruker i utgangspunktet fire - delte ledere, det vil si at det er fire for en fase, 220KV bruker mer enn to delte ledere, og 110kV bruker en til. Omtrent 1 isolator er 6 - 10 kV, 3 isolatorer er 35kV, 60 kV linjer er ikke mindre enn 5 stykker, 7 isolatorer er 110 kV, 11 isolatorer er 220kV, 16 isolatorer er 330 kV; 28 isolatorer er definitivt 500 kV. For PIN -isolatorer under 35kV er det ingen forskjell i antall stykker. 10 kV overhead linjer bruker vanligvis 10 - 12m enkeltsementstolper og pinneisolatorer. Den rette - linjeavstanden mellom polene er omtrent 70 - 80m. Det er ingen jernramme for 10 kV, bare en stolpe med tre høye - spenningslinjer på den. Vanlig i landlige områder; 35kV overheadlinjer bruker vanligvis 15 - meter enkelt- eller dobbeltsementstolper (bruk også et lite antall små jerntårn, høyden er innen 15 meter) og 2 - 3 stykker sommerfuglisolatorer, den rette linjen mellom stolpene er avstanden omtrent 120 meter; 220kV er definitivt et stort jerntårn. 220kV overheadlinjer bruker vanligvis jerntårn over 30 meter og lange strenger sommerfuglisolatorer. Den rette - linjeavstanden mellom jerntårn er mer enn 200 meter. Sammensatte isolatorer: Å sikre sikker drift av kraftsystemet og forbedre påliteligheten av strømforsyning er en viktig indikator for vurdering av kraftselskaper, og kontinuerlig bruk av høye - teknologiske materialer er en effektiv måte å løse dette problemet på. Som et nytt produkt har silikongummi -komposittisolator fordelene med lett vekt, liten størrelse, anti - flashover, aldringsmotstand, vedlikehold - gratis og vedlikehold - gratis, og har blitt mye brukt i 35kV og 110 kV linjer.
